玻璃鋼軸流風機

您所在的位置：首頁 > 風機系列 >玻璃鋼軸流風機

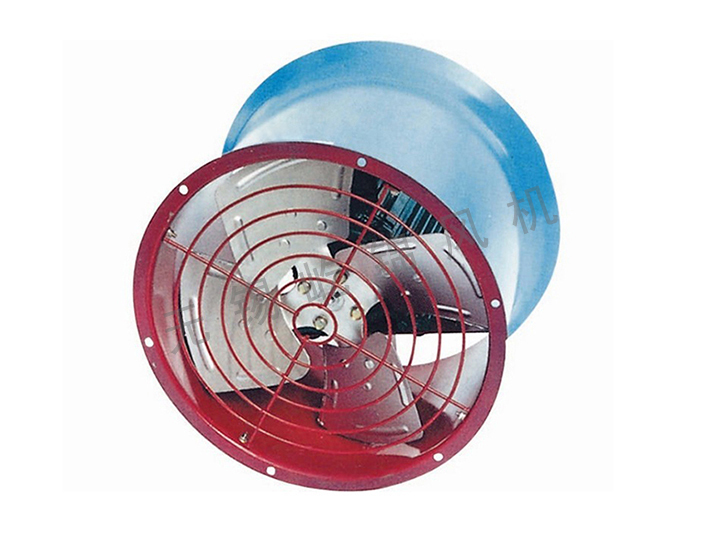

玻璃鋼軸流風機

發布時間：2018-06-28 點擊次數：18563 次

概述

我廠生產的BT35-11、BBT35-11型防腐蝕、高效節能、低噪聲玻璃鋼軸流通風機是由中國船舶科學研究中心設計，是集八十年代同類風機優點的新型系列通風機，可廣泛用于化工、印染、電鍍、機械制造、醫藥等企業廠房、影劇院、賓館、辦公大樓、倉庫、住宅內通風換氣或加強暖氣散熱之用。若將機殼去掉，可以在較長的排氣管道內間隔串聯安裝，以提高管道中的全壓。

通風機型號、結構和性能

1、本型通風機按葉輪直徑不同共分為十四種機號，依次為：№2.8、3、3.15、3.35、4、4.5、5、5.6、6.3、7.1、8、9、10、11.2。每一種機號葉片又裝成15°、20°、25°、30°、35°五種安裝角度，以達到不同的性能需要。
2、本型通風機又分為防爆（BBT35-11）和非防爆（BT35-11）二種。防爆通風機采用防爆電機。風機由葉輪、風筒、電動機、傳動組等部分組成。進風口、簡體及葉片均采用玻璃鋼制作、支架是型材制成與風筒聯接。
3、本型通風機可分為崗位送風、管道通風、壁式排風、用戶需要的特殊軸流通風機可另行設計制造。
4、本型通風機運行時工作介質為工業大氣，介質溫度≤45℃。介質不準含有粘性物質，含塵量不超過150毫克/立方米，如通風機運行超過上述規定，需在定貨時提出，作特殊設計。
5、本廠提供的通風機性能，均為標準狀況（溫度為20℃，相對溫度50%，大氣壓力101325Pa （760毫米汞柱），氣體比重1.2公斤/立方米）下的性能，如在非標準狀況下工作時，其性能則要通過相應的公式換算。

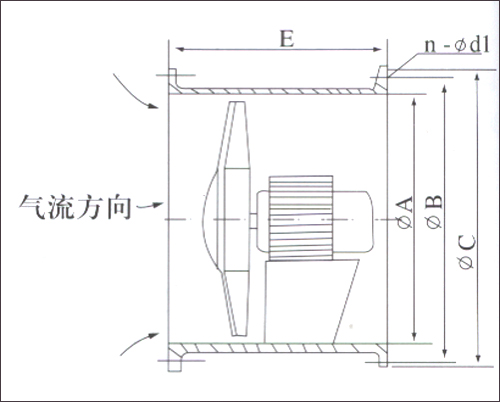

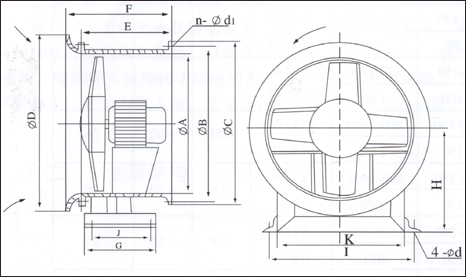

BT35-11（BBT35-11）系列通風機外型尺寸

BT35-11、BBT35-11玻璃鋼軸流通風機外型尺寸表

尺寸	ΦA	ΦB	ΦD	E	F	G	H	I	J	K	n	Φd₁	Φd₂
機號	ΦA	ΦB	ΦD	E	F	G	H	I	J	K	n	Φd₁	Φd₂
№2.8	285	335	380	300	350	200	220	340	140	280	4	10	12
№3	305	355	400	350	400	200	230	350	140	290	8	10	12
№3.15	320	370	420	355	410	300	240	360	240	300	8	10	12
№3.55	360	410	450	355	410	300	260	370	240	310	8	10	12
№4	405	455	500	400	450	350	270	410	290	350	8	12	12
№4.5	455	505	560	400	460	350	310	450	290	390	8	12	12
№5	505	555	630	450	520	400	340	460	340	400	12	12	12
№5.6	565	615	710	500	580	450	380	520	390	460	12	12	14
№6.3	635	685	800	550	650	500	430	570	440	510	12	12	14
№7.1	715	765	900	600	710	550	480	730	490	670	16	12	11
№8	806	860	1000	700	820	650	540	800	590	740	16	12	18
№9	906	965	1100	700	820	650	600	870	590	810	16	15	18
№10	1006	1065	1200	700	820	650	660	990	590	920	16	15	22
№11.2	1126	1186	1340	750	880	700	740	1170	650	1100	20	15	22

機號No.	轉速	頁角	風量（m³/h）	風壓（Pa）	功率（kW）
2.8	2900	15	1649	155	0.12
		20	2167	172	0.18
		25	2685	177	0.18
		30	2921	190	0.25
		35	3202	237	0.25
	1450	15	826	39	0.025
		20	1086	44	0.025
		25	1346	45	0.025
		30	1464	49	0.04
		35	1605	61	0.04
3.15	2900	15	2339	196	0.18
		20	3074	218	0.25
		25	3810	224	0.37
		30	4141	242	0.37
		35	4545	300	0.55
	1450	15	1169	49	0.025
		20	1537	54	0.04
		25	1905	56	0.04
		30	2072	60	0.06
		35	2273	75	0.09
3.55	2900	15	3367	246	0.37
		20	4426	277	0.55
		25	5484	284	0.55
		30	5965	306	0.75
		35	6542	380	1.1
	1450	15	1680	62	0.04
		20	2208	69	0.06
		25	2737	71	0.09
		30	3265	76	0.09
		35	3977	95	0.12
4	2900	15	4806	316	0.55
		20	6316	352	1.1
		25	7826	361	1.1
		30	8513	388	1.1
		35	9336	483	1.5
	1450	15	2406	79	0.09
		20	3163	88	0.12
		25	3922	90	0.12
		30	4263	97	0.18
		35	4678	121	0.25
4.5	1450	15	3427	100	0.12
		20	4504	112	0.18
		25	5881	115	0.25
		30	6070	123	0.37
		35	6658	153	0.37
5	1450	15	4700	124	0.25
		20	6178	138	0.37
		25	7655	141	0.37
		30	8327	152	0.55
		35	9133	189	0.75
	960	15	3314	54	0.37
		20	4129	60	0.37
		25	5117	62	0.37
		30	5566	66	0.37
		35	6104	83	0.37

機號No.	轉速	頁角	風量（m³/h）	風壓（Pa）	功率（KW）
5.6	1450	15	6595	154	0.37
		20	8667	172	0.55
		25	10739	177	0.75
		30	11682	190	1.1
		35	12812	237	1.1
	960	15	4362	68	0.37
		20	5730	75	0.37
		25	7101	77	0.37
		30	7724	83	0.37
		35	8471	103	0.37
6.3	1450	15	9393	196	0.75
		20	12345	218	1.1
		25	15297	224	1.5
		30	16639	241	1.5
		35	18250	300	2.2
	960	15	6219	86	0.37
		20	8173	96	0.37
		25	10128	98	0.37
		30	11016	106	0.75
		35	12082	131	0.75
7.1	1450	15	13444	249	1.5
		20	17670	277	2.2
		25	21896	284	2.2
		30	23815	306	3
		35	26120	380	4
	960	15	8902	110	0.75
		20	11700	122	0.75
		25	14498	125	0.75
		30	15769	134	0.75
		35	17296	167	1.1
8	1450	15	19235	316	2.2
		20	25280	352	4
		25	31325	361	4
		30	34073	388	5.5
		35	37070	483	7.5
	960	15	12377	139	0.75
		20	16733	154	1.1
		25	20735	158	1.5
		30	22559	170	1.5
		35	24739	212	2.2
9	1450	15	18132	175	1.5
		20	23830	195	2.2
		25	29529	200	3
		30	32219	215	3
		35	35227	268	4
10	960	15	24874	217	2.2
		20	32691	241	3
		25	40508	247	4
		30	44062	266	4
		35	48326	331	7.5
11.2	960	15	34944	272	4
		20	45927	303	5.5
		25	56909	310	7.5
		30	61091	344	7.5
		35	67892	415	11
